Introducción

El mantenimiento de las máquinas y/o equipos en una empresa representa un coste significativo de inversión, por lo que la implantación de un mantenimiento integral se está convirtiendo en un reto muy importante para fortalecer el mantenimiento predictivo. La monitorización por condición nos ayuda a estudiar el comportamiento de un elemento o sistema y así prever daños de mayor magnitud e incluso aprovechar al máximo la vida útil de los componentes en observación. Para la selección del innovador sensor de conteo y clasificación de partículas contaminantes se ha tomado en cuenta las prestaciones y coste de implantación del mismo para su montaje en un laboratorio de Lubricantes y Combustibles del Departamento de Máquinas y Motores Térmicos de la Universidad Politécnica de Valencia, con el fin de verificar el grado de limpieza del fluido analizado, según la norma ISO 4406 (International Organization for Standardization).

El proyecto ha contado con la garantía del Departamento de Máquinas y Motores Térmicos de la Universidad Politécnica de Valencia, que aportó con la supervisión e instalaciones requeridas para el óptimo emprendimiento del trabajo de investigación.

Conceptualización:

Partículas que se producen en el desgaste de elementos mecánicos

El análisis del desgaste es complejo debido a la intervención de factores en los materiales como la dureza, tenacidad, estructura, composición química, tipos de carga, velocidad, tipo de superficie y más. Se podría decir que el desgaste no ocasiona fallos catastróficos, pero si consecuencias en la eficiencia de operación del sistema (Miró, G., Tormos, B., Allmaier, H., Sander, D. E., & Knauder,

C. (2017). Current trends in ICE wear detection technologies: from lab to field. ASRO Journal of Applied Mechanics, 2(1), 32-41)

Estudio del conteo y clasificación de partículas

La contaminación es la causa número uno de fallo de cualquier elemento mecánico lubricado. Un control efectivo del desgaste se consigue controlando los contaminantes presentes en el lubricante. El contaje de partículas consiste en la medida de la contaminación sólida en el lubricante, en donde cuenta el número de partículas y clasificación del grado de contaminación en función del tamaño o concentración de partículas. Conocer el grado de limpieza de un fluido es fundamental a la hora de realizar un control de la contaminación presente en el sistema. Existen diversas normas internacionales utilizadas para clasificar un fluido en función de la cantidad de contaminantes sólidos presentes en el.

La normativa empleada en el presente trabajo de investigación para la obtención del código de limpieza de un aceite lubricante por contaje y clasificación de partículas es ISO 4406, que es una norma para medir e informar sobre los niveles de contaminación en un fluido y usa una tabla numérica como se muestra en la Tabla 1 que posee rangos establecidos para la clasificación de la muestra analizada, dependiendo de la cantidad de partículas por ml y del tamaño predeterminado, obteniendo así un código compuesto por tres valores que indican partículas superiores a 4 μm, superiores a 6 μm y superiores a 14 μm, que dan la calificación R4 / R6 / R14. Como se muestra en la siguiente tabla (Bilbao Manuel, Málaga Adolfo, 2012, Contaje de partículas, Lubrication management, España.).

Tabla 1

Escala de contaminación ISO 4406

Fuente: (Bilbao M., 2012)

Metodología

Calibración de contadores automáticos de partículas para líquidos.

Los contadores de partículas determinan la concentración y distribución del tamaño de las partículas por lo que garantizar el correcto resultado de los análisis es muy importante y se lo consigue por medio de la calibración.

Actualmente el patrón de calibración se basa en el estándar Internacional ISO 11171, según NIST SRM 2806, esta norma internacional establece un procedimiento de calibración estándar recomendado para determinar el tamaño de partícula y la precisión del conteo. Se compone de un polvo de prueba ISO (ISO 12103-A3), en aceite hidráulico que sirve como elemento para la calibración de contadores automáticos de partículas (González Alex, 2017, Puesta en marcha y Validación experimental de un sensor para contaje y clasificación de partículas contaminantes en aceites lubricantes, Tesis de Máster en Ingeniería del Mantenimiento, España).

Fluido de calibración.

Para la calibración del contador automático de partículas se ha seleccionado el fluido hidráulico certificado Mil-H 5606, el cual antes de añadir el polvo test, se filtra para asegurar un alto grado de limpieza. Este aceite puede ser solamente usado si no contiene más de 200 partículas por mililitro, mayores de 4 μm(c). Este aceite limpio es mezclado con el polvo test ISO MTD, rellenando botellas previamente lavadas. Según la ISO 11171, la distribución del tamaño de las partículas de la suspensión producida es finalmente determinada por el contador automático de partículas.

Antes del test, las botellas de suspensión son tratadas en un baño de ultrasonidos para dispersar uniformemente las partículas en el líquido. La distribución exacta de los tamaños de las partículas de calibración producidas, es mostrada en el certificado de cada producto.

El fluido de calibración seleccionado tiene un código de limpieza 16/15/11 que hace referencia a un aceite muy limpio, tomando como referencia el código de calibrado certificado conforme a ISO 11171, trazable a NIST 16/14/12, se puede usar para la calibración de nuestro equipo ya que se apega a las especificaciones del calibrado certificado.

Preparación estandarizada de la muestra.

Antes de cualquier análisis de recuento de partículas, la muestra debe de ser adecuadamente preparada para su medición. En el caso de medidas en línea, la preparación de la muestra no es del todo necesaria, dado que el líquido entra directamente en su estado original.

Las medidas en laboratorio, sin embargo, requieren de una precisa preparación de la muestra, puesto que ésta es recogida y almacenada en botellas después de su extracción. Dado que, durante su estancia en el laboratorio, la homogeneidad del líquido a analizar puede ser modificada. Durante una operación normal, la distribución de las partículas es homogénea, ya que dichas partículas están equilibradas por el movimiento del líquido en el sistema. Mientras el líquido permanece así, las partículas debido a la gravedad caen al fondo, en muestras en reposo. Como consecuencia de esto, reducido o perdido el movimiento y la falta de energía influyen en la distribución de las partículas y originan una sedimentación y aglomeración.

Por lo tanto, sin preparación de la muestra, el resultado de la medida podrá estar modificado o falseado. Antes de poder analizar una muestra en el laboratorio, es necesario re dispersar las partículas en el líquido. Por consiguiente, será necesario aplicar una energía al líquido y a las partículas en orden de homogeneizar la distribución de dichas partículas para asegurar unas condiciones de análisis iguales a las reales. Existen diferentes métodos estandarizados para la preparación de las muestras, en este caso se usará la siguiente:

- ISO 11500 para hidráulicos o aceites de lubricación (p.e. aceites de motor): Durante la preparación de la muestra, los aglomerados son reconvertidos en partículas y la distribución de las partículas es homogeneizada en tres pasos consecutivos:

-   Primero, la botella de muestra es agitada vigorosamente a mano, luego agitado ultrasónicamente al menos durante 30 segundos y después agitado con un agitador mecánico durante al menos un minuto.

-   Segundo, la botella con el material de referencia estándar, debe mantenerse en posición vertical y nunca debe calentarse por encima de 80 ° C y la botella debe abrirse y muestrearse en un entorno libre de polvo para evitar la contaminación.

Precaución: Si la suspensión no se utiliza inmediatamente después de agitar y evacuar, partículas grandes se depositarán en el fondo de la botella y se omitirán de la población de partículas medida. (The Pamas Journal, 2013, Preparación estandarizada de muestra, Alemania)

Muestreo.

Hay que tener mucho cuidado a la hora de analizar sistemas muy limpios, ya que se puede introducir suciedad en la muestra tanto en la etapa de muestreo de la misma como en la de análisis. Para ello se debe utilizar botes con un alto grado de limpieza. Además, en el laboratorio de análisis se debe poseer un procedimiento de manejo de las muestras que eviten todas las fuentes posibles de entrada de suciedad en el fluido tabla (Bilbao Manuel, Málaga Adolfo, 2012, Contaje de partículas, Lubrication management, España.).

Interpretación de análisis.

Se debe tener claro que los sistemas que trabajan con un fluido de elevado grado de contaminación, acortan su vida útil y pueden generar fallos de mayor magnitud, por lo que controlar el nivel de limpieza de un fluido garantiza un óptimo funcionamiento. Al analizar un fluido el código ISO 4406 mostrará un valor alto en sus componentes numéricos si el contenido de partículas es elevado y será muy bajo si el aceite está limpio (The Pamas Journal, 2011, Calibración de contadores de partículas automáticos según la ISO 11171, Alemania).

Proveedores de rodamientos, turbinas y sistemas hidráulicos están cada vez más interesados en especificar un nivel de limpieza de aceites nuevos y aceites en uso. Esto implica, muchas veces, establecer procesos de limpieza de aceites nuevos, antes de incorporarlos a los sistemas, para cumplir con aquellas especificaciones. Como consecuencia se han desarrollado procesos de filtración de aceites en uso para mantener los niveles de limpieza adecuados. En todo caso, cualquier variación del Código ISO 4406 se debe investigar, porque puede representar una anormalidad. Otro aspecto menos común y de menor desarrollo aún, es la interpretación y seguimiento de los valores obtenidos para cada rango de tamaños de partículas, permitiendo investigar anomalías o causas raíz de fallos en los sistemas lubricados, que se pueden corregir de forma prematura, incluso antes de que se inicie el fallo.

Coste de implementación.

Inicialmente se deben considerar los activos fijos y costes variables que se ha invertido para la implementación del equipo en las instalaciones del laboratorio de Lubricantes y Combustibles del Departamento de Máquinas y Motores Térmicos de la Universidad Politécnica de Valencia, como se muestra en la tabla 2, 3 y 4:

Tabla 2

Activos fijos

Fuente: Investigación de campo Elaborado: Autores de trabajo. 2017

Tabla 3

Costes variables

Fuente: Investigación de campo Elaborado: Autores de trabajo. 2017

Tabla 4

Resumen de inversión inicial

Fuente: Investigación de campo Elaborado: Autores de trabajo. 2017

Puesta en marcha del sensor de conteo y clasificación de partículas.

Para la puesta en marcha del trabajo investigativo se debe considerar el estudio de la iniciación del software que trae el dispositivo y los elementos que complementan el equipo, como bomba de engranajes, circuito eléctrico, cañerías, etc. Además, se ha realizado el diseño de una estructura para el montaje mecánico/eléctrico del dispositivo, un manual de operación y mantenimiento del equipo y una hoja de troubleshouthing. El sensor eleccionado es el Oil Wear S100 que cuenta con las características y especificaciones técnicas mostradas en la tabla 2 y el esquema de funcionamiento del equipo en la figura 1:

Tabla 5

Características y especificaciones del Sensor Oil Wear S100

Clasificación de las partículas: ISO 4406, NAS 1638, SAE AS4059, etc.

Medida

Clasificación de las partículas por su forma y tamaño:

Fatiga Deslizamiento Corte

Calibración                    ISO 11171

Precisión                       ±1 ISO

Variables adicionales

Sensor de temperatura Detección de burbujas de aire

Posición de montaje      Vertical Alimentación                24 V

Consumo                       <1ª

Salidas analógicas         0-10 V (4–20 mA) [Bajo pedido]

Salidas Digitales

RS485 (ModBUS RTU)

Ethernet RJ45 (ModBUS TCP/IP, FTP, Telnet)

Fuente: (Preditec, Grupo Alava, 2017)

Figura 1 Esquema de funcionamiento del equipo

Fuente: Investigación de campo Elaborado: Autores de trabajo. 2017

Resultados y Discusión.

Para la medición y obtención de los resultados se deben establecer los siguientes parámetros:

-          Tiempo de análisis,

-          Régimen de giro,

-          Caudal constante

-          Cantidad de contaminación en el fluido

-          Cantidad de muestra de fluido

-          Viscosidad del fluido

-          Lugar de toma de muestra.

Fluidos utilizados para las pruebas experimentales

Se debe considerar las características y propiedades técnicas de los elementos que complementan el equipo como de los aceites lubricantes utilizados en la validación experimental, debido a que la operación y pruebas experimentales pueden verse afectados por la alta viscosidad, en este caso se trabajó con los siguientes fluidos:

Tabla 6 Fluidos utilizados

Fuente: Investigación de campo Elaborado: Autores de trabajo. 2017

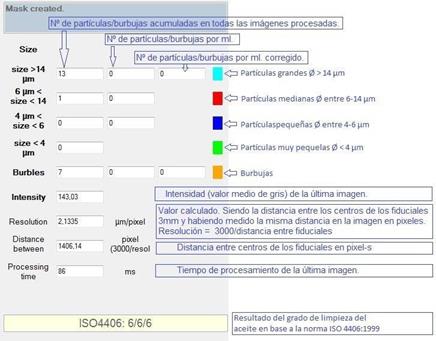

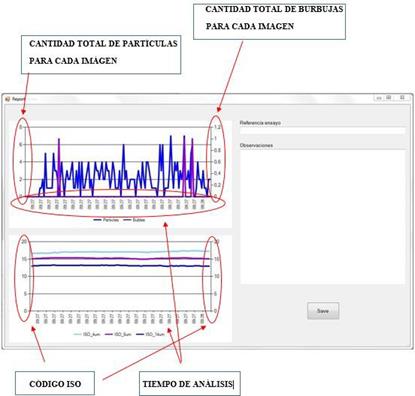

Para la presentación de resultados el software del dispositivo presentará un formato por defecto llamado el “Informe de resultados” como se muestra en la figura 2 y Figura 3, en donde muestra una serie de información detallada referente al ensayo como, representación gráfica del análisis, contenido

de partículas, contenido de burbujas, obtención del código ISO 4406, tiempo del proceso de análisis y una recolección de imágenes aleatorias recogidas por el sensor durante el ensayo. Se debe recalcar que es fundamental la limpieza del sistema del equipo antes de realizar las pruebas experimentales con el fin de eliminar los residuos contaminantes de pruebas anteriores o del polvo, en este caso para la limpieza se ha utilizado éter de petróleo y por ningún motivo utilizar agua como agente de limpieza, ya que por la inmiscibilidad de los mismos puede crear burbujas y residuos pastosos que pueden entorpecer los resultados.

Fuente: (Preditec, Grupo Alava, 2017)

Pruebas experimentales.

Fuente: (Preditec, Grupo Alava, 2017)

Para la determinación del grado de limpieza, las pruebas experimentales se basan en la simulación de situaciones reales del comportamiento de las partículas en un sistema,

Se ha separado a los tipos de pruebas en tres fases. En la “FASE I” se ha utilizado el aceite lubricante “Galactic Maxima E6 Saps” en donde se realizó el análisis del éter de petróleo utilizado como agente de limpieza, el aceite lubricante limpio para obtener una referencia de partida, también se ha almacenado una muestra de aceite lubricante durante tres meses sin cubrir dentro de las instalaciones del laboratorio, luego se ha generado burbujas durante el análisis para determinar si influye en la obtención del código ISO 4406 y finalmente se ha contaminado el aceite lubricante gradualmente con partículas de hierro < 10 um para comparar los resultados del conteo, clasificación, obtención del código ISO 4406, como se muestra en la Figura 4.

Figura 4. Resultados de la fase I.

Fuente: Investigación de campo Elaborado: Autores de trabajo. 2017

Luego en la Figura 5 se ha realizado la clasificación de los códigos ISO 4406 obtenidos en las pruebas experimentales dependiendo del grado de contaminación. Los parámetros considerados para la nomenclatura son, “muy limpio”, “limpio”, “sucio” y muy sucio” respectivamente. Se considera un valor referente para considerar a un fluido “limpio” dado por el código de limpieza ISO 4406, 18/16/14.

.

Fuente: Investigación de campo Elaborado: Autores de trabajo. 2017

En la “FASE II” se ha utilizado el aceite lubricante Repsol elite evolution fuel economy 5w30, por lo que se ha realizado el análisis del aceite lubricante limpio para obtener el código ISO 4406 de referencia, luego se ha realizado la contaminación gradual de la muestra con una cantidad de 0.1 gramos hasta 1 gramo, utilizando el tamaño de partículas < 44 um. Posteriormente se ha realizado una prueba de una hora de duración con la cantidad de 1 gramo de agente contaminante, para analizar el comportamiento de las partículas en ese periodo de tiempo, otro tipo de prueba fue el dejar en reposo la muestra contaminada con 1 gramo de partículas de hierro durante un día para conseguir que las partículas se asienten en el fondo del bote y finalmente se realizó una agitación manual de 2 minutos previo al análisis para mezclar la muestra y así comparar las cantidades de partículas y obtención de los códigos ISO 4406 entre ambas pruebas, obteniendo los siguientes resultados mostrados en la Figura 6.

Figura 6. Pruebas realizadas en la FASE II. Con partículas de hierro < 44 um,

Fuente: Investigación de campo Elaborado: Autores de trabajo. 2017

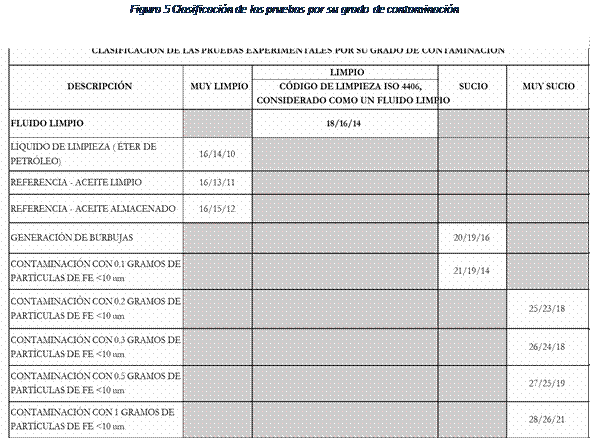

También se realizará una tabla de clasificación de los diferentes tipos de contaminación en la Fase II con partículas <44 um. Ubicando los códigos ISO 4406 en la tabla considerando el estado del fluido en cada prueba experimental, mostrada en la Figura 7.

Figura 7. Pruebas experimentales por su grado de contaminación. Fase II

Fuente: Investigación de campo Elaborado: Autores de trabajo. 2017

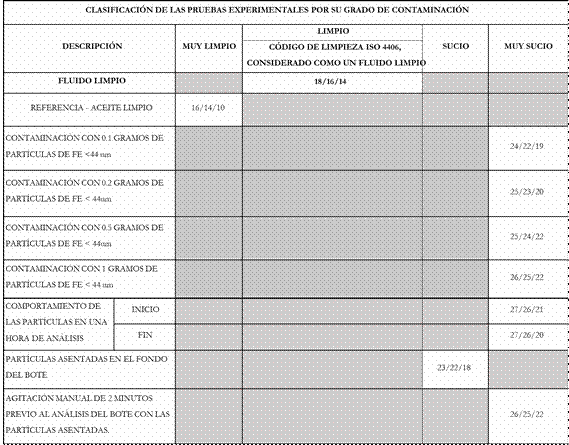

Mientras que en la “FASE III” se ha utilizado una muestra real en donde se obtuvo el código de limpieza ISO 4406 del aceite lubricante, luego se procedió a contaminar la misma muestra con una cantidad de 0.2 gramos de partículas de hierro < 10 um durante el proceso de análisis para verificar si el equipo es capaz de percibir el aumento de agente contaminante mientras está funcionando. Finalmente se realizó el estudio del comportamiento de las partículas de la muestra real durante una hora de análisis. A continuación, se muestran los tipos de pruebas experimentales propuestos, en la Figura 8. (González Alex, 2017, Puesta en marcha y Validación experimental de un sensor para contaje y clasificación de partículas contaminantes en aceites lubricantes, Tesis de Máster en Ingeniería del Mantenimiento, España).

Figura 8. Clasificación de las pruebas experimentales por su grado de contaminación. Fase III

Fuente: Investigación de campo Elaborado: Autores de trabajo. 2017

Conclusiones

Se puede concluir que:

El sensor on-line demostró ser una herramienta innovadora eficiente y eficaz para la detección de agentes contaminantes en los fluidos, ya que ha sido sometido a diferentes tipos de pruebas experimentales con diferentes cantidades de contaminación y volúmenes de muestra, dando a conocer el grado de limpieza del aceite lubricante.

Se ha establecido un código de limpieza ISO 4406 de referencia (16/14/10) con el líquido disolvente “Éter de petróleo” para considerar limpio el sistema y un código ISO 4406 de referencia (16/14/10) con un aceite para motor “Repsol elite evolution fuel economy 5w30” para considerar “Encerado” el sistema y proceder a la realización de las pruebas siguientes, garantizando la correcta obtención de datos de conteo y clasificación de partículas. Además, se podrá economizar la compra del fluido de calibración que incluso requiere de una preparación estandarizada.

Se ha podido determinar que el sensor on-line es capaz de cuantificar las partículas de una muestra real de aceite lubricante para motor considerado como “sucio” e incluso puede percibir si existe una adición de partículas contaminantes durante el proceso de análisis ya que modifica el código de

limpieza ISO 4406 mientras es analizado, reflejando esta adición en el reporte gráfico proporcionado por el software donde es evidente la variación de la línea correspondiente a las partículas.
